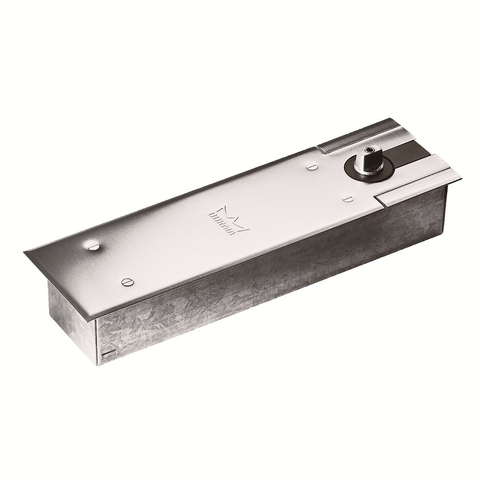

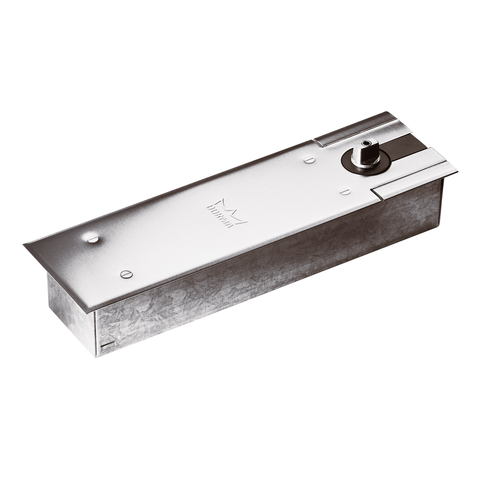

BTS 80 дверной доводчик без шпинделя с фиксацией в открытом положений EN-6 Dormakaba
Универсальный напольный доводчик (floor spring), для левых, правых и маятниковых дверей весом до 300 кг и шириной дверного полотна до 1400 мм. С регулируемой скоростью закрывания и углом открывания порядка 175°.
Универсальный напольный доводчик (floor spring), удовлетворяющий стандарту DIN EN1154 для левых, правых и маятниковых дверей весом до 300 кг и шириной дверного полотна до 1400 мм. С регулируемой скоростью закрывания и углом открывания порядка 175°, с гидравлически контролируемым циклом закрывания и торможением открывания. С встроенной функцией компенсации давления для независящей от температуры фиксации открытого положения в диапазоне 75° и 175° (отключаемой). С настраиваемым положением начала диапазона фиксации и функции задержки закрывания (предел диапазона задержки закрывания настраивается между 75° и 175°). Усилие закрывания: EN-6 (EN1154). Регулировка производиться клапанами на доводчике. Температурный диапазон (град. С) -15…+40. Габаритные размеры : Д 341 Х Ш 78 Х Г 60 мм.

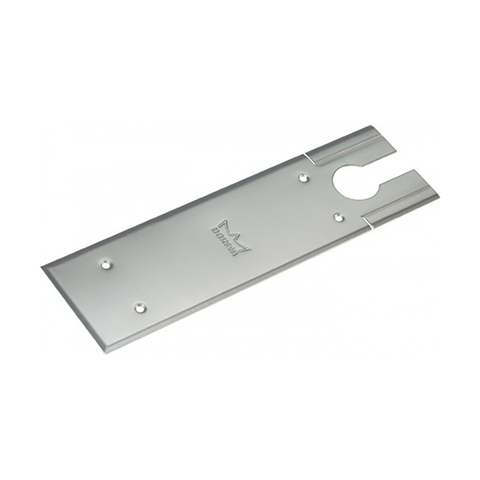

Внимание! Крышка BTS 80, шпиндель для напольного доводчика BTS 80 приобретается отдельно в комплект не входят.
| Размер дверного доводчика по EN | Ширина двери, мм | Масса двери, кг |
| 1 | до 750 | до 20 |
| 2 | до 850 | до 40 |
| 3 | до 950 | до 60 |
| 4 | до 1100 | до 80 |
| 5 | до 1250 | до 100 |
| 6 | до 1400 | до 120 |
| 7 | до 1600 | до 140 |
Если вес и ширина створки, для которой выбирается доводчик, относятся к двум величинам, то следует выбирать наибольшую. Также необходимо учитывать индивидуальный фактор дополнительной нагрузки.
Таблица размеров шпинделей для доводчиков Dormakaba BTS
| Длина шпинделя | Артикул |
| Стандартная длина (высота «юбки» 3 мм) | 45200401 |
| + 5 | 45200402 |
| + 7.5 | 45200403 |
| +10 | 45200404 |
| + 12.5 | 45200419 |
| + 15 | 45200405 |
| +20 | 45200406 |
| + 25 | 45200407 |
| + 28 | 45200414 |
| + 30 | 45200408 |
| + 35 | 45200409 |
| + 40 | 45200410 |
| + 45 | 45200411 |
| + 50 | 45200412 |
КОМПЛЕКТ ПОСТАВКИ:
- Дверной доводчик;
- Цементный короб;
- Комплект крепежа для установки доводчика: наклонные винты – 9 мм, продольные винты – 8 мм, вертикальные винты – 6 мм:
- Инструкция по монтажу и эксплуатации, совмещенная с паспортом изделия;
- Шаблон (М 1:1) для установки на обороте инструкции.
| Вендор: | dormakaba |
| Исполнение | гидравлический |
| Вес дверного полотна | до 300 кг |
| Усилие | EN6 (EN1154) |
| Регулировка силы и скорости | да |
| Рабочая температура | -15/+50 °С |
| Фиксация двери в открытом положении | да |
| Tип мoнтaжa | врезной |
