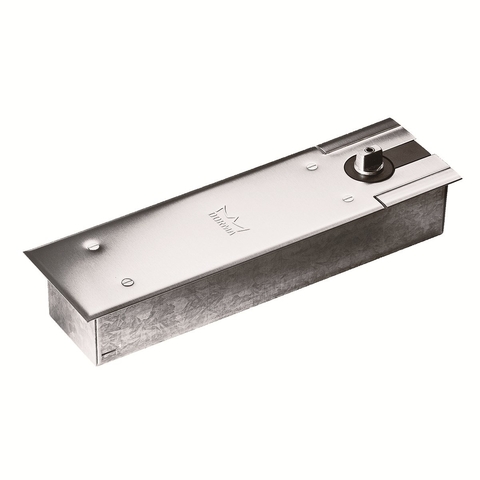

BTS 80 дверной доводчик без шпинделя с фиксацией в открытом положений EN-4 Dormakaba

В наличии

Универсальный напольный доводчик (floor spring), для левых, правых и маятниковых дверей весом до 300 кг и шириной дверного полотна до 1100 мм. С регулируемой скоростью закрывания и углом открывания порядка 175°.

Универсальный напольный доводчик (floor spring), удовлетворяющий стандарту DIN EN1154 для левых, правых и маятниковых дверей весом до 300 кг и шириной дверного полотна до 1100 мм. С регулируемой скоростью закрывания и углом открывания порядка 175°, с гидравлически контролируемым циклом закрывания и торможением открывания. С встроенной функцией компенсации давления для независящей от температуры фиксации открытого положения в диапазоне 75° и 175° (отключаемой). С настраиваемым положением начала диапазона фиксации и функции задержки закрывания (предел диапазона задержки закрывания настраивается между 75° и 175°). Усилие закрывания: EN-4 (EN1154). Регулировка производиться клапанами на доводчике. Температурный диапазон (град. С) -15…+40. Габаритные размеры : Д 341 Х Ш 78 Х Г 60 мм.



Внимание! Крышка BTS 80, шпиндель для напольного доводчика BTS 80 приобретается отдельно в комплект не входят.



! В целях предотвращения коррозии и обеспечения надёжного крепления, рекомендуется заполнять полость
между доводчиком и цементной коробкой герметиком DORMA 2300 Sealing Compound приобретается отдельно.
Таблица величин по европейским нормам EN 1154
Размер дверного доводчика по EN Ширина двери, мм Масса двери, кг
1 до 750 до 20
2 до 850 до 40
3 до 950 до 60
4 до 1100 до 80
5 до 1250 до 100
6 до 1400 до 120
7 до 1600 до 140

Если вес и ширина створки, для которой выбирается доводчик, относятся к двум величинам, то следует выбирать наибольшую. Также необходимо учитывать индивидуальный фактор дополнительной нагрузки.



Таблица размеров шпинделей для доводчиков Dormakaba BTS

Длина шпинделя Артикул
Стандартная длина (высота «юбки» 3 мм) 45200401
+ 5 45200402
+ 7.5 45200403
+10 45200404
+ 12.5 45200419
+ 15 45200405
+20 45200406
+ 25 45200407
+ 28 45200414
+ 30 45200408
+ 35 45200409
+ 40 45200410
+ 45 45200411
+ 50 45200412

КОМПЛЕКТ ПОСТАВКИ:

  • Дверной доводчик;
  • Цементный короб;
  • Комплект крепежа для установки доводчика: наклонные винты – 9 мм, продольные винты – 8 мм, вертикальные винты – 6 мм:
  • Инструкция по монтажу и эксплуатации, совмещенная с паспортом изделия;
  • Шаблон (М 1:1) для установки на обороте инструкции.
Вендор: dormakaba
Исполнение гидравлический
Вес дверного полотна до 300 кг
Усилие EN4 (EN1154)
Регулировка силы и скорости да
Рабочая температура -15/+50 °С
Фиксация двери в открытом положении да
Tип мoнтaжa врезной
