ITS-96 EN-3/6 с осью удлиненной на 8 мм врезной доводчик Dormakaba

В наличии

Врезной дверной доводчик со стандартной осью настолько компактен, что его легко скрыто встраивать в дверное полотно и дверную коробку. Благодаря чрезвычайной компактности систему ITS 96 можно использовать практически для всех типов дверей с толщиной дверного полотна от 40 мм.

Врезной дверной доводчик с осью удлиненной на 8 мм настолько компактен, что его легко скрыто встраивать в дверное полотно и дверную коробку. Благодаря чрезвычайной компактности систему ITS 96 можно использовать практически для всех типов дверей с толщиной дверного полотна от 40 мм. Предназначен для дверей весом до 180 кг и шириной дверного полотна до 1400 мм. Усилие закрывания: EN-3/6 (EN1154). Температурный диапазон (град. С) -15…+40, двухскоростной. Габаритные размеры: Д 291 Х Г 39.5 Х В 51 мм.



Вес дверного полотна до 180 кг
Ширина дверного полотна до 1400 мм
Удлинённая ось  2 мм
Макс. масса дверного полотна 180 кг
Тяговый механизм скользящий канал
Тип установки универсальный, для левых и правых дверей
Рабочая температура -15 +40 °С

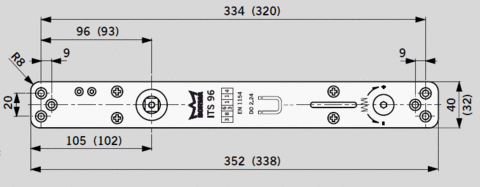

Габаритные размеры (Д 291 Х Г 39.5 Х В 51) мм
Усилие EN3/6 (EN1154)
Масса доводчика  2,5 кг
Гарантия 5 лет при условии соблюдения правил установки, настройки и эксплуатации доводчика





             Таблица величин по европейским нормам EN 1154

Размер дверного доводчика по EN Ширина двери, мм Масса двери, кг
1 до 750 до 20
2 до 850 до 40
3 до 950 до 60
4 до 1100 до 80
5 до 1250 до 100
6 до 1400 до 120
7 до 1600 до 140

Если вес и ширина створки, для которой выбирается доводчик, относятся к двум величинам, то следует выбирать наибольшую. Также необходимо учитывать индивидуальный фактор дополнительной нагрузки.



Внимание! Устройство для фиксации в открытом положении для скользящего канала G96N20 K8/K12 и скользящий канал G96N20 DIN-L, 20х12мм поставляются отдельно.



КОМПЛЕКТ ПОСТАВКИ:

  • Дверной доводчик;
  • Комплект крепежа для установки доводчика: центральный винт М6, шуруп 6 шт., винт 6 шт.;
  • Инструкция по монтажу и эксплуатации, совмещенная с паспортом изделия;
  • Шаблон (М 1:1) для установки на обороте инструкции.
Вендор: dormakaba
Исполнение гидравлический
Вес дверного полотна 180 кг
Усилие EN3-EN6 (EN1154)
Регулировка силы и скорости да
Рабочая температура -25/+40 °С
Тяга доводчика Скользящий канал
Фиксация двери в открытом положении дополнительная опция
Tип мoнтaжa врезной
