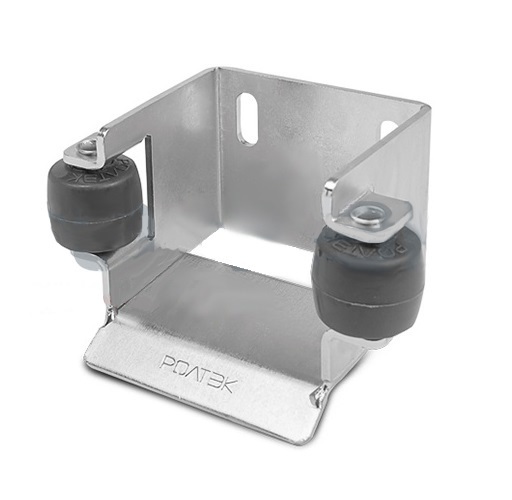

Ловитель нижний роликовый ЕВРО РОЛТЭК

В наличии

Ловитель нижний роликовый ЕВРО воспринимает нагрузку от ролика концевого съемного ЕВРО в закрытом состоянии ворот. Перераспределяя вес ворот между двумя опорами ЕВРО и ловителем, ловитель совместно с роликом концевым увеличивает срок службы опор и, тем самым, ворот в целом.

Конструкция ловителя роликового позволяет закрывать ворота при некоторых отклонениях створки от рабочей траектории движения, вызванных ветровой нагрузкой.



Благодаря наличию в конструкции роликов резиновых (с внутренней нейлоновой втулкой скольжения) ловитель роликовый приобретает несколько дополнительных функций: предотвращает повреждение декоративного покрытия створки, снижает нагрузку на автоматику, снижает уровень шума при закрытии ворот.



Ловитель роликовый служит дополнительной опорой, минимизируя силы, действующие на опоры, в закрытом состоянии откатных ворот.



Ловитель крепится к капитальной стеновой конструкции, либо на опорной стойке со своим фундаментом. Для крепления ловителя к боковым поверхностям рекомендуется использовать прочный кронштейн ловителя усиленный (арт 058), который обеспечивает также возможность регулировки ловителя по горизонтали за счет предусмотренных пазов.

При монтаже ловитель необходимо размещать таким образом, чтобы ролик концевой, закатываясь в него, приподнимал створку откатных ворот. Только в этом случае пара ловитель-ролик концевой будет создавать дополнительную опору.



Внимание! Если ролик концевой, заходя в ловитель, не касается его нижней площадки, то монтаж произведен не верно. Следствием неправильной установки пары ловитель-ролик концевой может являться сокращение срока службы ворот.



Если под воздействием боковых нагрузок (ветровых, например) створка ударяется о боковые стенки ловителя, создавая грохот, то монтаж ворот произведен не правильно, необходимо произвести регулировку опор с помощью подставок регулировочных М16 ЭКО/ЕВРО (арт 064) или переместить ловитель.



Характеристики:

Код опоры 030
Используется с направляющими рельсами ЕВРО
Длина направляющей рельсы МИКРО от 6 до 9 м.
Темпкратурный режим эксплуатации несущих опор  от -60°С до +90°С



Во время выполнения сварочных работ при монтаже конструкции откатных (сдвижных) ворот необходимо исключить возможность протекания сварочного тока через подшипники опор.



При изготовлении откатных самонесущих ворот створку необходимо делать максимально жесткой, чтобы она выдерживала изгиб под собственным весом. См. в разделе файлы для скачивания.
