Опора с боковым креплением МИКРО РОЛТЭК
Уникальные запатентованные опоры с боковым креплением МИКРО устанавливаются непосредственно на столбы, что значительно снижает стоимость монтажных работ. Основная часть расходов при классическом способе монтажа откатных ворот связана с производством земельно-бетонных работ. Применение опор с боковым креплением МИКРО позволяет минимизировать бетонные работы, а в некоторых случаях исключить.
Опора с боковым креплением МИКРО используется в системах с направляющей МИКРО.

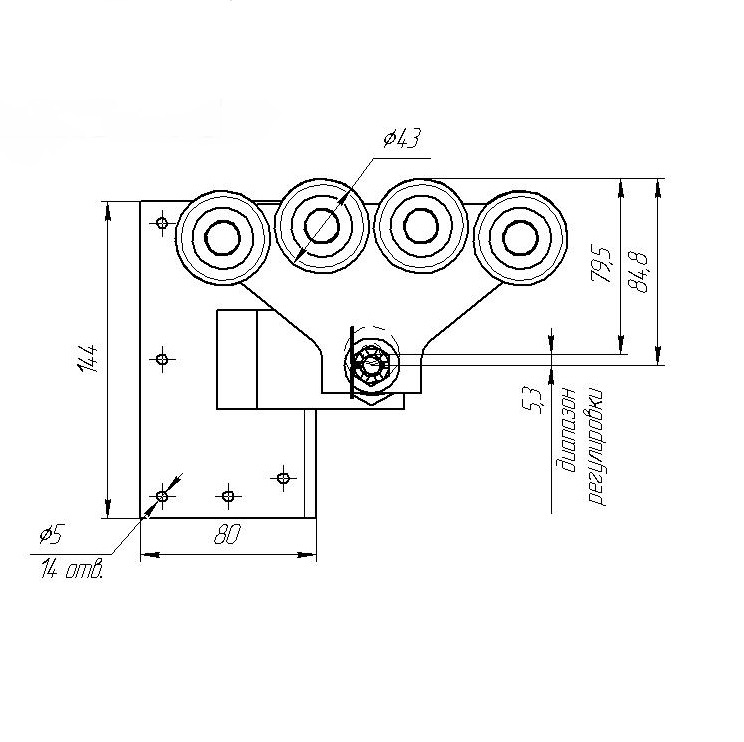

Опора устанавливается с помощью 14 самосверлящих шурупов 6,3х19 мм отличного качества, которые поставляются в комплекте. Установка опор производится на столбы с сечением от 80 х 80 мм и более, с толщиной металла от 3 мм. Опоры идеально подходят для установки ворот с шириной проёма от 2000 до 4000 мм. Максимальный рекомендуемый вес створки ворот, которая может быть установлена на опорах с боковым креплением МИКРО - 160 кг. Для проема 4000 мм должны быть соблюдены максимальные нагрузки на опору с боковым креплением МИКРО:

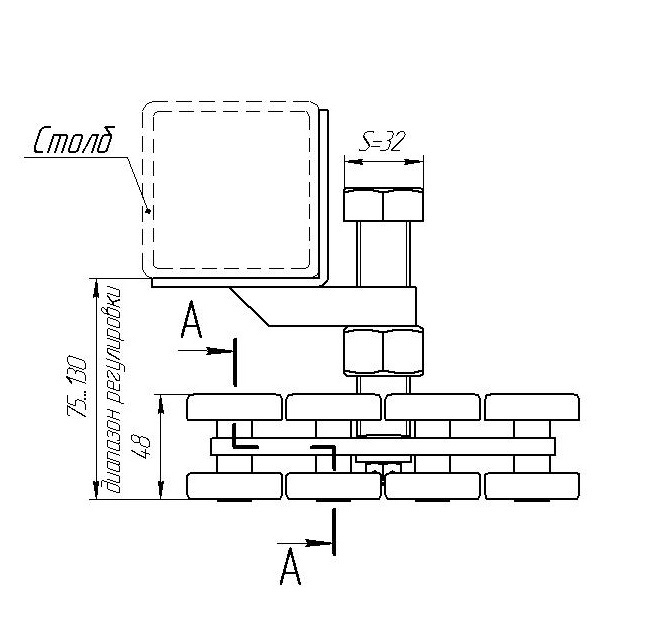

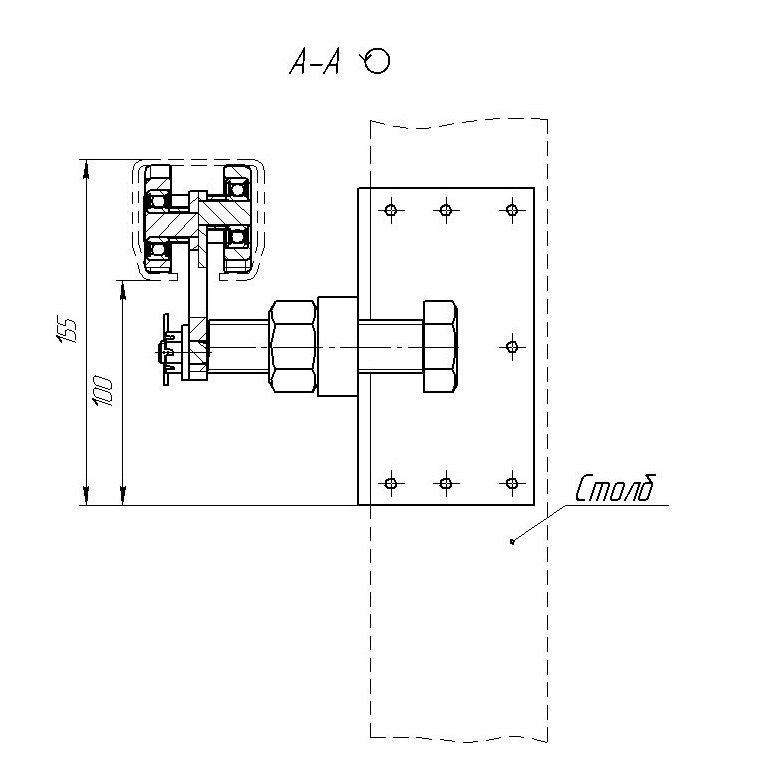

Особенности конструкции опор МИКРО с боковым креплением
Регулировка положения створки проста и удобна, и производится путем вращения эксцентрикового болта на опорах, после чего необходимо затянуть настроенный болт гайкой. Диапазон совместной регулировки двух опор достигает 55 мм для проёма 4 м. Опоры в конструкции откатных самонесущих ворот воспринимают нагрузки от створки ворот и передают их на столб. Совместно с направляющей обеспечивают перемещение створки. В опоре 8 роликов и цельная плита. Конструкция опор обеспечивает их саморегулируемость и постоянный одновременный контакт с направляющей не менее 6 роликов.
В опорах используются усиленные подшипники со специальной негигроскопичной (не впитывающей влагу) низкотемпературной смазкой (до -60°). Резиновое двустороннее уплотнение обеспечивает герметичность подшипников. Низкотемпературные подшипники при низких температурах снижают нагрузку на автоматический привод, что увеличивает срок службы привода, а также позволяет устанавливать привод с меньшим запасом по мощности.
Все эти параметры увеличивают срок службы откатных ворот. Данное изделие полностью готово к монтажу и не требует обслуживания весь срок эксплуатации.
Внимание! Во время выполнения сварочных работ при монтаже конструкции откатных (сдвижных) ворот необходимо исключить возможность протекания сварочного тока через подшипники опор.
Характеристики:
| Код опоры | 002 |
| Используется с направляющими рельсами | МИКРО |
| Длина направляющей рельсы | от 4.5 до 6 м. |
| Темпкратурный режим эксплуатации несущих опор | от -60°С до +90°С |
| Максимальный вес створки ворот | не более 160 кг |
Внимание! При изготовлении откатных самонесущих ворот створку необходимо делать максимально жесткой, чтобы она выдерживала изгиб под собственным весом. См. в разделе файлы для скачивания.
| Вендор: | РОЛТЭК |
