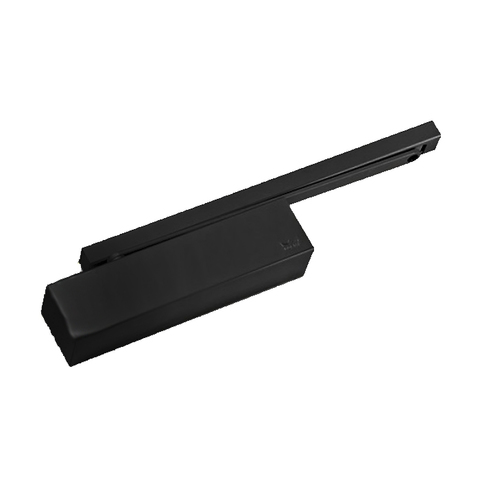

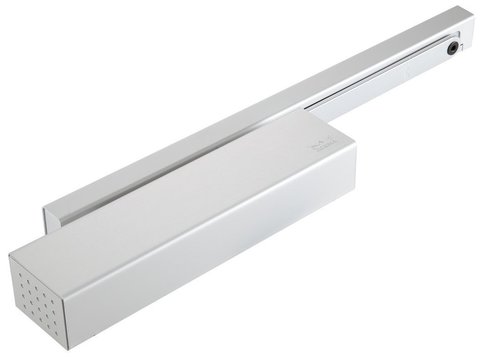

TS 92B EN-1-4 Дверной доводчик Dormakaba

Дверной доводчик TS-92B разработан по технологии Cam Action с кулачковым валом в виде сердечка, позволяющим быстро снижать сопротивление при открывании двери, выполненный в дизайне Contur. Монтаж на дверное полотно со стороны петель или на дверную коробку со стороны, противоположной петлям. Подходит для левых и правых дверей. Усилие закрывания, скорость закрывания, функция дохлопа, регулируются с помощью двух независимых клапанов, расположенных на лицевой части. Предназначен для дверей весом до 100 кг и шириной дверного полотна от 950 мм до 1100 мм. Усилие закрывания: EN-1/4 (EN1154). Температурный диапазон (град. С) -25…+40, двухскоростной. Дверной доводчик подходит для установки на двери с право- и левосторонним открыванием. Габаритные размеры: Д 281 Х Г 67 Х В 45 мм.

Компания Dormakaba первой разработала доводчик с кулачковым валом в виде сердечка, изначально рассчитанный на работу совместно со скользящим каналом. Технология была названа Cam Action. Момент, создаваемый доводчиком на двери, стремительно снижается при открывании и уже к 30° и составляет менее чем 50% от максимального. Что означает на практике легкость и доступность открывания больших дверей даже детьми, пожилыми людьми или людьми с ограниченными возможностями.

Внимание! Скользящий канал G-N артикул 64010001, устройство для фиксации в открытом положении артикул 18570000  и ограничитель угла открывания артикул 35800093 поставляются отдельно.

Фиксатор открытого положения RF позволяет удерживать дверь в открытом положении при определенном угле открывания вплоть до 150°. Функцию удержания двери можно легко включить и отключить, а сила удержания настраивается в зависимости от дверной
системы. Механизм RF также не имеет сторонности и может быть установлен в скользящий канал уже функционирующих дверей. При установке в доводчики, установленные на дверное полотно со стороны, противоположной петлям, или в доводчики, установленные на двери, открывающиеся наружу, а также в случае крупногабаритных, тяжелых дверей, применимость фиксатора открытого положения может быть ограничена. Не подходит для противопожарных дверей.

Ограничитель угла открывания — ограничитель угла открывания легко устанавливается в скользящий канал. Регулируется в диапазоне от 80° до макс. 120°. Ограничитель угла открывания предотвращает дверную створку при открывании от повреждения о стену. Ограничитель угла открывания не защищает от перегрузок и во многих случаях не заменяет дверной стопор.

КОМПЛЕКТ ПОСТАВКИ:

• Дверной доводчик;
• Колпачок декоративный;
• Комплект крепежа для установки доводчика: центральный винт М6, шуруп 6 шт., винт 6 шт.;
• Инструкция по монтажу и эксплуатации, совмещенная с паспортом изделия;
• Шаблон (М 1:1) для установки на обороте инструкции.

PDF Документация на TS 92-TS 91
