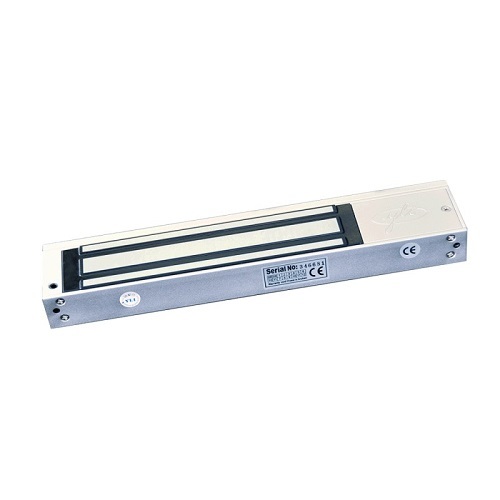

YM-280N Электромагнитный замок YLI ELECTRONIC

YM-280N – накладной электромагнитный замок с силой удержания до 280 кг на разрыв. Предназначен для внутренней установки на металлические, пластиковые, металлопластиковые, деревянные (с использованием монтажного уголка MBK-280NL) или стеклянные двери (с использованием монтажного уголка MBK-280UL). Диапазон рабочих температур варьируется от -10°С до +55°С. Потребляемый ток не более 500 мА (при U пит. 12В). Габаритные размеры замка: 250 x 48.8 x 27.9 мм. Размеры ответной планки: 180 x 38.8 x 13 мм. Вес в сборе не более 2,1 кг.

Комплект поставки YM-280N:

• электромагнитный замок с крепежной планкой;
• ответная часть;
• крепежный комплект;
• монтажный стикер с разметкой;
• инструкция.

Установка электромагнитного замка.

Ответная планка:

• Наклейте трафарет в месте установки ответной части на двери;
• С наружной части двери просверлите отверстие d=16 мм (в соответствии с инструкцией, но не до конца!), и два неглубоких отверстия d=8 мм в внутренней стороны двери для фиксации ответной планки;
• Закрепите ответную часть, установив болт с полукруглой гладкой головкой с внешней стороны двери. С внутренней стороны положите резиновую прокладку и уже на неё установите ответную часть. Зафиксируйте гайку с помощью шестигранного ключа.

Внимание! Не сильно затягивайте гайку ответной планки – она должна немного пружинить благодаря резиновой прокладке, для правильного и свободного примагничивания к замку.

Крепёжная планка замка:

• Закрепите крепежную планку электромагнитного замка в верхнем углу коробки, используя саморезы из комплекта.

Электромагнитный замок:

• Приложите электромагнитный замок к крепежной планке и прикрутите два шурупа (внизу замка) с помощью маленького шестигранного ключа.
