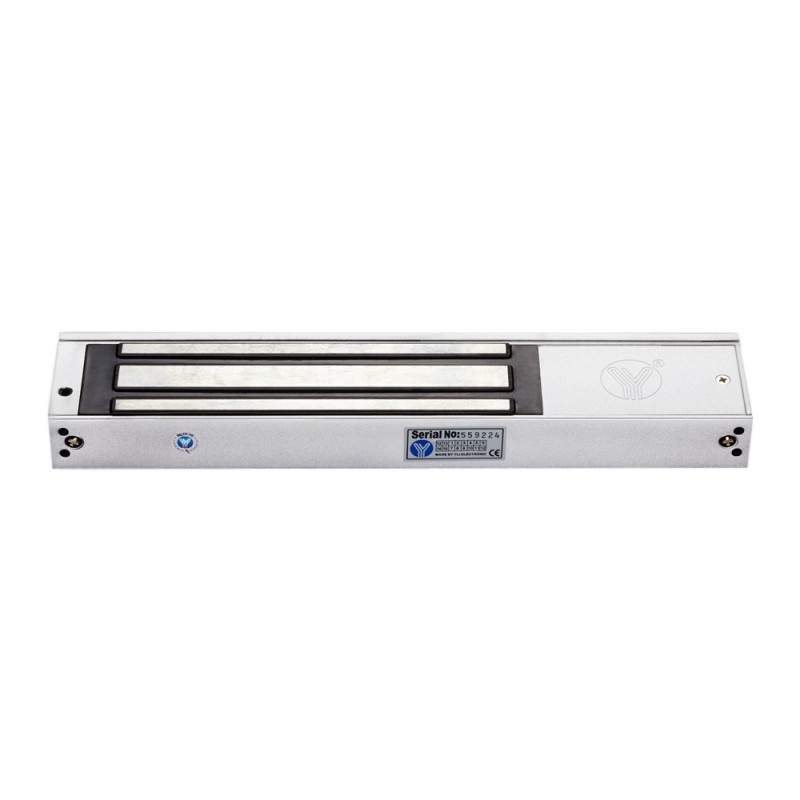

YM-350 Электромагнитный замок YLI ELECTRONIC

В наличии

Электромагнитный замок YM-350, легко устанавливается. Подходит для деревянной, стеклянной, металлической, противопожарной двери. Не намагничивается. Специальный сплав делает замок более долговечным.

YM-350 – накладной электромагнитный замок с силой удержания 350 кг на разрыв. Предназначен для внутренней установки на металлические, пластиковые, металлопластиковые, деревянные или стеклянные двери.





ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОМАГНИТНОГО ЗАМКА YM-350

Тип товара Электромагнитный замок
Сила удержания (кг) 350 кг
Замок 190х45х11 (мм)
замок с крепежной планкой 285х55х27.5 (мм)
Ответная планка 190х45х11 (мм)
Напряжение питания 12/24V DC
Потребляемый ток 12V DC: 500mA | 24V DC: 250mA
Диапазон рабочих температур -10 ~ +50℃
Материал корпуса Анодированный алюминий
Материал ответной части Цинк
Вес  2.7 кг
Подходит для Деревянная, стеклянная, металлическая, противопожарная дверь





Комплект поставки YM-350:

  • электромагнитный замок с крепежной планкой;
  • ответная часть;
  • крепежный комплект;
  • монтажный стикер с разметкой;
  • инструкция.



Установка электромагнитного замка.

Ответная планка:

  • Наклейте трафарет в месте установки ответной части на двери;
  • С наружной части двери просверлите отверстие d=16 мм (в соответствии с инструкцией, но не до конца!), и два неглубоких отверстия d=8 мм в внутренней стороны двери для фиксации ответной планки;
  • Закрепите ответную часть, установив болт с полукруглой гладкой головкой с внешней стороны двери. С внутренней стороны положите резиновую прокладку и уже на неё установите ответную часть. Зафиксируйте гайку с помощью шестигранного ключа.



Внимание! Не сильно затягивайте гайку ответной планки – она должна немного пружинить благодаря резиновой прокладке, для правильного и свободного примагничивания к замку.

Крепёжная планка замка:

  • Закрепите крепежную планку электромагнитного замка в верхнем углу коробки, используя саморезы из комплекта.

Электромагнитный замок:

  • Приложите электромагнитный замок к крепежной планке и прикрутите два шурупа (внизу замка) с помощью маленького шестигранного ключа.
Вендор: YLI ELECTRONIC
Напряжение питания 12/24V DC
Tип мoнтaжa нaклaднoй
Крепление плacтинa
