YM-60N Электромагнитный замок YLI ELECTRONIC

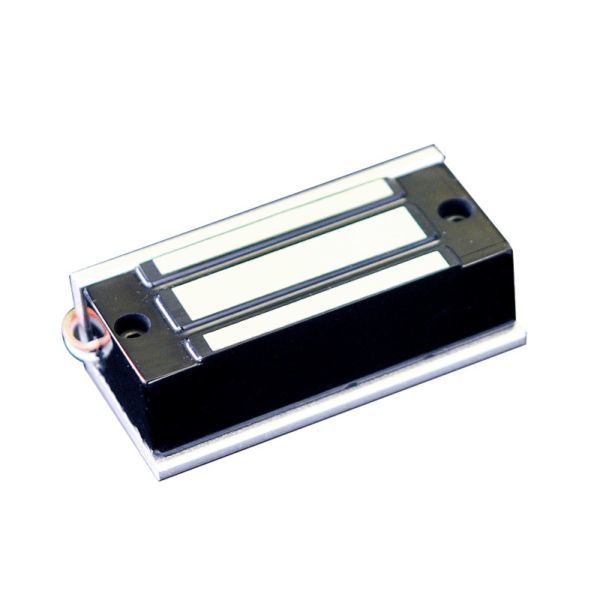

YM-60N – накладной электромагнитный замок с силой удержания до 60 кг на разрыв. Предназначен для внутренней установки на шкафчиках. Диапазон рабочих температур варьируется от -10°С до +55°С. Потребляемый ток не более 120 мА (при U пит. 12В). Габаритные размеры замка: 80 х 36,5 х24,1 мм. Размеры крепежной планки: 75 x 32 x 10 мм. Вес - 0,5 кг.

Комплект поставки YM-60N:

• электромагнитный замок с крепежной планкой;
• ответная часть;
• крепежный комплект;
• монтажный стикер с разметкой;
• инструкция.

Установка электромагнитного замка.

Ответная планка:

• Наклейте трафарет в месте установки ответной части на двери;
• С наружной части двери просверлите отверстие (в соответствии с инструкцией, но не до конца!), и два неглубоких отверстия c внутренней стороны двери для фиксации ответной планки;
• Закрепите ответную часть, установив болт с полукруглой гладкой головкой с внешней стороны двери. С внутренней стороны положите резиновую прокладку и уже на неё установите ответную часть. Зафиксируйте гайку с помощью шестигранного ключа

Внимание! Не сильно затягивайте гайку ответной планки – она должна немного пружинить благодаря резиновой прокладке, для обеспечения более плотного контакта ответной планки и магнита.

Крепёжная планка замка:

• Закрепите крепежную планку электромагнитного замка в верхнем углу коробки, используя саморезы из комплекта.

Электромагнитный замок:

• Приложите электромагнитный замок к крепежной планке и прикрутите два шурупа (внизу замка) с помощью маленького шестигранного ключа.

PDF Инструкция YM-60N
