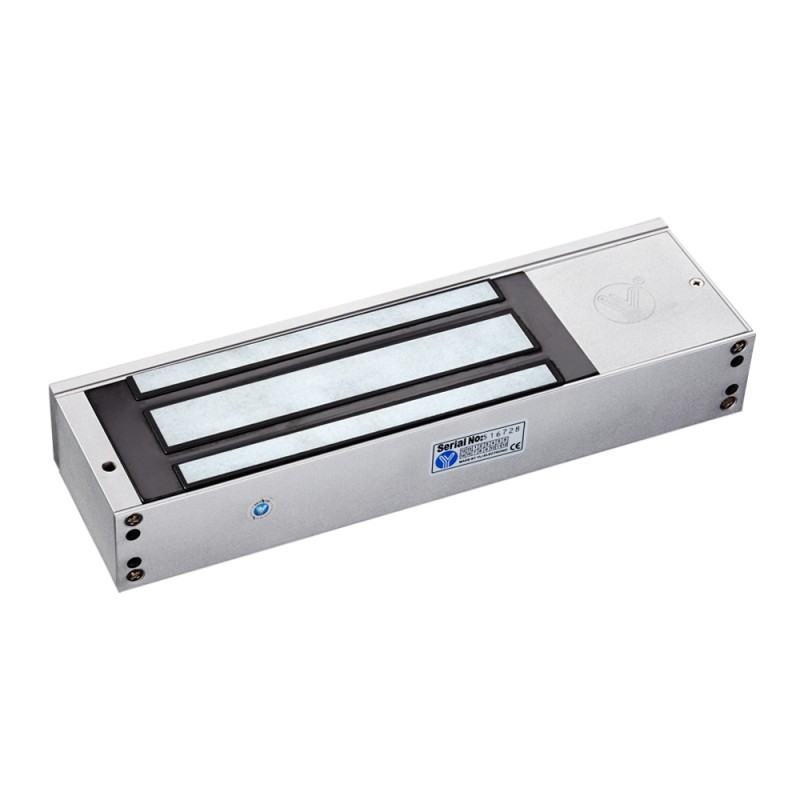

YM-750 Электромагнитный замок YLI ELECTRONIC

YM-750 – накладной электромагнитный замок с силой удержания до 750 кг на разрыв.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОМАГНИТНОГО ЗАМКА YM-750

Комплект поставки YM-500:

• электромагнитный замок с крепежной планкой;
• ответная часть;
• крепежный комплект;
• монтажный стикер с разметкой;
• инструкция.

Установка электромагнитного замка.

Ответная планка:

•  Наклейте трафарет в месте установки ответной части на двери;
•  С наружной части двери просверлите отверстие (в соответствии с инструкцией, но не до конца!), и два неглубоких отверстия в внутренней стороны двери для фиксации ответной планки;
• Закрепите ответную часть, установив болт с полукруглой гладкой головкой с внешней стороны двери. С внутренней стороны положите резиновую прокладку и уже на неё установите ответную часть. Зафиксируйте гайку с помощью шестигранного ключа.

Внимание! Не сильно затягивайте гайку ответной планки – она должна немного пружинить благодаря резиновой прокладке, для правильного и свободного примагничивания к замку.

Крепёжная планка замка:

• Закрепите крепежную планку электромагнитного замка в верхнем углу коробки, используя саморезы из комплекта.

Электромагнитный замок:

• Приложите электромагнитный замок к крепежной планке и прикрутите два шурупа (внизу замка) с помощью маленького шестигранного ключа.

PDF Инструкция YM-750
