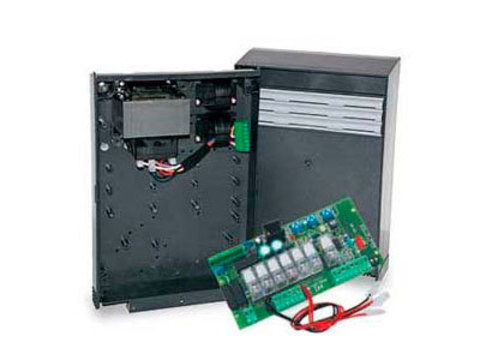

ZL150N блок управления Came

Блок управления ZL150N питается напряжением ~220 В , которое подается на контакты L1-L2 и защищен по входу предохранителем 1,6A. Контрольные устройства блока управления защищены предохранителем 1.6А, двигатели приводов и электрозамок — предохранителем 5А. Общая потребляемая мощность принадлежностей не должна превышать 40 Вт.

Встроенные функции:

• Автоматическое закрывание. Таймер автоматического закрывания включается в конце цикла открывания. Работа таймера прерывается при срабатывании какой-либо системы безопасности. Таймер выключается при поступлении команды «Стоп» или выключении питания.
• Обнаружение препятствий. Когда двигатель привода остановлен (ворота закрыты, открыты или полуоткрыты после команды «Стоп»), все команды, пос тупающие от брелка-передатчика или кнопок управления игнорируются при обнаружении препятствий какой либо системой безопасности (например, фотоэлементами).
• Молоток. Функция, облегчающая открывание электрозамка (п ри по с туплении команды «От крыть» ворота сначала закрываются и давят на упор, о бл ег чая открывание электрозамка, подключенного контактам 2-S). Функция активна если ворота закрыты и закончилась выдержка времени работы
  или при первой команде после подачи питания на блок управления;
• Присутствие оператора. Ворота двигаются только при нажатой и удерживаемой кнопке управления
  (радиоуправление при этом не работает);
• Частичное открывание, створка ворот, которая управляется вторым приводом открывается частично при замыкании контактов 2-3P (регулируется TR2M);
• Предварительное включение сигнальной лампы — за 5 секунд до начала движения ворот;

Выбор типа команд пошагового управления:
-«Открыть-Стоп-Закрыть-Стоп» — для кнопок пошагового управления и радиоуправления;
-«Открыть-Закрыть» — для кнопок пошагового управления и радиоуправления;
-«Только открыть»- для радиоуправления.

Регулировки
— TCA — Время автоматического закрывания;
— TR2M — Время частичного открывания и задержки второго привода при закрывании;
— TL — Время работы.

PDF Инструкция по установке блока управления 002ZL150N
