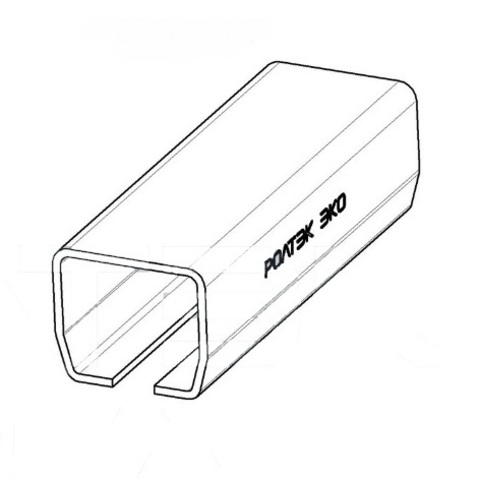

Направляющая ЭКО 5 метров РОЛТЭК

В наличии

Направляющая является наиболее ответственным элементом в конструкции откатных самонесущих и подвесных ворот. Она обеспечивает передачу весовых нагрузок от створки ворот к фундаменту через опоры (арт 003, арт 005).  Ширина перекрываемого проёма до 5 метров.

Направляющие ЭКО изготавливаются методом прокатки из качественной высокопрочной стали S355 исключительно европейского производства.

Выбранная РОЛТЭК марка стали применяется при производстве изделий с высокими требованиями к прочности и свариваемости, где невозможно применение простой конструкционной стали: при производстве транспортных средств, подъемных механизмов, балок, стрел - в конструкциях, где требуется низкий собственный вес, большая грузоподъемность и жесткость.



Особенности направляющих ЭКО

При прокатке направляющих используется высококачественное оборудование, благодаря которому гарантируется высокая точность всех направляющих:

  • прямолинейность (допустимый изгиб) направляющей не более 1,5 мм/м
  • закручивание направляющей не более 0,5°/м
  • остальные допуски на размеры выполняются в соответствии с европейским стандартом EN 10162.

Вес 1 п.м. направляющей ЭКО = 5,6 кг

.

Характеристики:

Код 011.5
Длина направляющей 5 м.
Вес направляющей 28 кг
Толщина стенки 3 мм



Внимание! При изготовлении откатных самонесущих ворот створку необходимо делать максимально жесткой, чтобы она выдерживала изгиб под собственным весом. См. в разделе файлы для скачивания.

Вендор: РОЛТЭК
Длина направляющей 5 м
Максимальный вес откатных ворот 500 кг
Ширина проёма до 5 м
