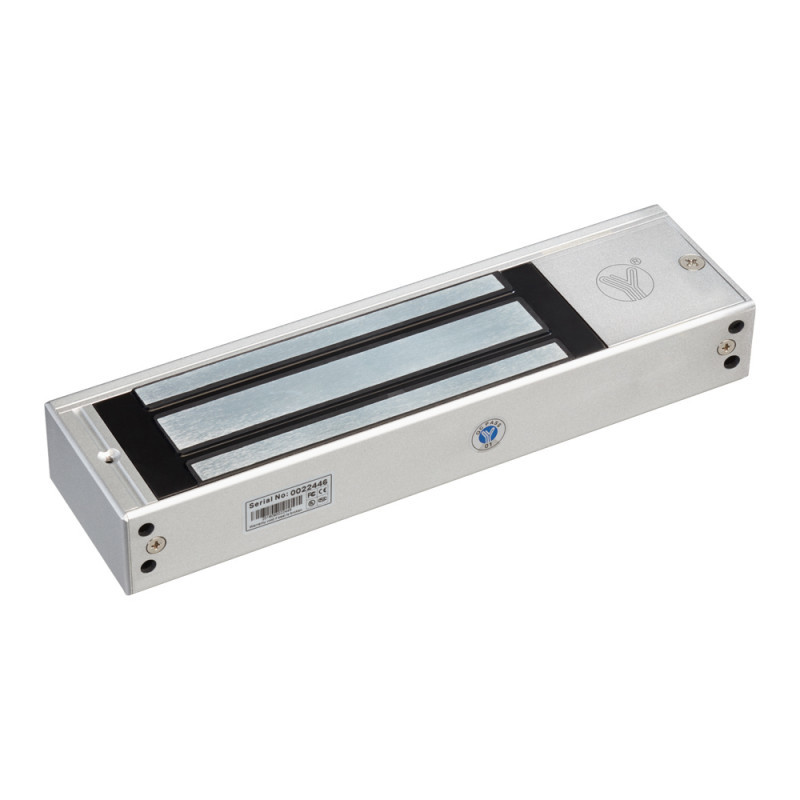

YM-500N Электромагнитный замок YLI ELECTRONIC

В наличии

Электромагнитный замок YM-500N, легко устанавливается. Подходит для деревянной, стеклянной, металлической двери разных размеров. Не намагничивается.

YM-500N – накладной электромагнитный замок с силой удержания до 500 кг на разрыв. Предназначен для внутренней установки на металлические, пластиковые, металлопластиковые, деревянные (с использованием монтажного уголка) или стеклянные двери (с использованием монтажного уголка.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОМАГНИТНОГО ЗАМКА YM-500N



Тип товара Электромагнитный замок
Сила удержания (кг) 500 кг
Замок 265 x 73 x 41 (мм)
Ответная планка 185 x 60 x 13 (мм)
Напряжение питания 12/24V DC
Потребляемый ток 12V DC: 500mA | 24V DC: 250mA
Диапазон рабочих температур -10 ~ +50℃
Материал корпуса Анодированный алюминий
Материал ответной части Цинк
Вес  4.5 кг
Подходит для Деревянная, стеклянная, металлическая, противопожарная дверь



    Комплект поставки:

    • электромагнитный замок с крепежной планкой;
    • ответная часть;
    • крепежный комплект;
    • монтажный стикер с разметкой;
    • инструкция.





    Установка электромагнитного замка.



    Ответная планка:

    • Наклейте трафарет в месте установки ответной части на двери;
    • С наружной части двери просверлите отверстие d=16мм (в соответствии с инструкцией, но не до конца!), и два неглубоких отверстия d=8 мм в внутренней стороны двери для фиксации ответной планки;
    • Закрепите ответную часть, установив болт с полукруглой гладкой головкой с внешней стороны двери. С внутренней стороны положите резиновую прокладку и уже на неё установите ответную часть. Зафиксируйте гайку с помощью шестигранного ключа



    Внимание! Не сильно затягивайте гайку ответной планки – она должна немного пружинить благодаря резиновой прокладке, для обеспечения более плотного контакта ответной планки и магнита.

    Крепёжная планка замка:

    •   Закрепите крепежную планку электромагнитного замка в верхнем углу коробки, используя саморезы из комплекта.

    Электромагнитный замок:

    • Приложите электромагнитный замок к крепежной планке и прикрутите два шурупа (внизу замка) с помощью маленького шестигранного ключа.
    Вендор: YLI ELECTRONIC
    Напряжение питания 12/24V DC
    Tип мoнтaжa нaклaднoй
    Крепление плacтинa
